GABINETES

GABINETES

Es una estructura metálica, que además de alojar los dispositivos de almacenamiento y de proceso de una computadora, actúa como un protector para impedir que las radiaciones electromagnéticas generadas por el interior, vayan al exterior y provocar algunos problemas.

El aspecto es mas importante que se debe tener en cuenta en, un gabinete es la forma, el tamaño y la fuente de poder. Ya que la eleccion de estos parámetros depende del sistema de computo y del lugar donde va a ser instalado.

En cuanto al tamaño es importante tener en cuenta la capacidad de expansión que tendrá el sistema en cuanto a dispositivos se refiere.

CLASIFICACIÓN

Tal como se menciono, es imortante tener en cuenta la capacidad de expansion que tendra el sistema en cuanto dipositivos se refiere:

Existen 4 tipos, estos son:

-DESKTOP CASE (Escritorio)

-SLIM CASE (Llamado de bajo perfil)

-SLIM CASE DE POSICION VERTICAL

- MINI TOWER

TOWER

DIFERENTE TIPOS DE GABINETES

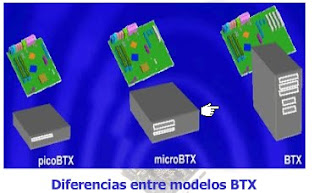

GABINETES – NUEVOS MODELOS

BTX

MICRO BTX

PICO BTX

TAMBIÉN PODEMOS ENCONTRAR GABINETES COMO:

MODDING CASE

RACK19 – CASE 19”

DIFERENCIAS DE GABINETES

DISCO DURO

QUE ES DISCO DURO

Los discos duros son dispositivos de almacenamiento secundario con una superficie circular y plana, que se utilizan para registrar información masiva, programas y datos en computadores personales o microcomputadoras.

El disco duro es conocido también como Hard Disk, el disco fijo como Fixed Disk y la unidad de disco duro como Hard Drive. Estos discos consisten en un soporte rígido sobre el que se deposita una pequeña película de material magnetizable (óxidos o metales), que permite la grabación de los datos por magnetización.

Los avances en las tecnologías de película magnética delgada, permiten que los datos sean grabados en dominios cada vez más pequeños y que estos dispositivos sufran menos daños durante el proceso de lectura-escritura, gracias a que la dureza de sus superficies de grabación es dos veces superior a la de las tradicionales superficies de óxido de hierro. Todas estas mejoras están facilitando disponer de discos con mayores densidades de almacenamiento y con unos tiempos de acceso sensiblemente inferiores.

Los soportes de estos dispositivos giran a gran velocidad, típicamente 3.000 rpm. No obstante, y al contrario de lo que sucede con los disquetes, las cabezas de lectura-escritura no tocan el soporte sino que se desplazan a una distancia del orden de 10-4 mm. de la superficie del disco, gracias al aire que desplaza el disco al girar a gran velocidad, evitando así su desgaste. Para evitar el choque de la cabeza con la superficie del disco en los cortes de alimentación, se dispone de un sistema que separa las cabezas antes de que el disco pierda velocidad.

Los discos duros magnéticos representan el medio de almacenamiento más extendido entre ordenadores personales, estaciones de trabajo, servidores, miniordenadores y grandes ordenadores centrales, debido a sus excelentes características de capacidad, fiabilidad y velocidad de acceso a los datos. En definitiva, los discos duros son el dispositivo de almacenamiento masivo que ofrece la máxima relación capacidad de almacenamiento/coste, con tiempos de acceso muy rápidos.

Junto con las cabezas de lectura-escritura va asociada toda una circuitería electrónica que se encarga de gestionar las tareas de almacenamiento. Esta circuitería es la controladora, cuya función es el proceso del flujo de datos que pasan a través de ella con objeto de darle formato para su transmisión y registro, pero sin alterar su significado.

Entre los principales estándares que definen estos dispositivos de almacenamiento figuran el SCSI (Small Computer Systems Interfase), el ESDI (Enhanced Small Disk Interfase), el IDE (Integrated Drive Electronics) y el EIDE (Enhanced Integrated Drive Electronics).

COMPONENTES DE UN DISCO DURO:

Normalmente un disco duro consiste en varios discos o platos. Cada disco requiere dos cabezales de lectura/grabación, uno para cada lado. Todos los cabezales de lectura/grabación están unidos a un solo brazo de acceso, de modo que no puedan moverse independientemente. Cada disco tiene el mismo número de pistas, y a la parte de la pista que corta a través de todos los discos se le llama cilindro.

Disco duro externo:

Los discos duros externos son discos duros que se conectan externamente al ordenador, normalmente mediante USB, por lo que son más fáciles de transportar.

CARACTERÍSTICAS DE UN DISCO DURO:

Las características que se deben tener en cuenta en un disco duro son:

Tiempo medio de acceso: Tiempo medio que tarda la aguja en situarse en la pista y el sector deseado; es la suma del Tiempo medio de búsqueda (situarse en la pista) y la Latencia media (situarse en el sector).

Tiempo medio de búsqueda: Tiempo medio que tarda la aguja en situarse en la pista deseada; es la mitad del tiempo empleado por la aguja en ir desde la pista más periférica hasta la más central del disco.

Latencia media: Tiempo medio que tarda la aguja en situarse en el sector deseado; es la mitad del tiempo empleado en una rotación completa del disco.

Velocidad de rotación: Revoluciones por minuto de los platos. A mayor velocidad de rotación, menor latencia media.

Tasa de transferencia: Velocidad a la que puede transferir la información a la computadora una vez la aguja esta situada en la pista y sector correctos.

CLASES DE DISCO DURO:

IDE Ó ATA

El puerto IDE (Integrated device Electronics) o ATA (Advanced Technology Attachment) controla los dispositivos de almacenamiento masivo de datos, como los discos duros y WATAPI (WAdvanced Technology Attachment Packet Interface) y además añade dispositivos como las unidades CD-ROM.

En el sistema IDE el controlador del dispositivo se encuentra integrado en la electrónica del dispositivo. Las diversas versiones de sistemas ATA son:

Parallel ATA (se está utilizando la sigla PATA)

ATA-1.

ATA-2, soporta transferencias rápidas en bloque y multiword DMA.

ATA-3, es el ATA-2 revisado y mejorado. Todos los anteriores soportan velocidades de 16 MB/s.

ATA-4, conocido como Ultra-DMA o ATA-33, que soporta transferencias en 33 MB/s.

ATA-5 o Ultra ATA/66, originalmente propuesta por Quantum para transferencias en 66 MB/s.

ATA-6 o Ultra ATA/100, soporte para velocidades de 100 MB/s.

ATA-7 o Ultra ATA/133, soporte para velocidades de 133 MB/s.

Serial ATA, remodelación de ATA con nuevos conectores (alimentación y datos), cables, tensión de alimentación y conocida comúnmente como SATA, soporta velocidades de 150 y 300 MB/s.

Ata over ethernet implementación sobre Ethernet de comandos ATA para montar una red SAN. Se presenta como alternativa a iSCSI

En un primer momento, las controladoras IDE iban como tarjetas de ampliación, mayoritariamente ISA, y sólo se integraban en la placa madre de equipos de marca como IBM, Dell o Commodore. Su versión más extendida eran las tarjetas multi I/O, que agrupaban las controladores IDE y de disquete, así como los puertos RS-232 y el puerto paralelo, y sólo modelos de gama alta incorporaban zócalos y conectores SIMMpara cachear el disco. La integración de dispositivos trajo consigo que un solo chip fuera capaz de desempeñar todo el trabajo.

Con la aparición del bus PCI, las controladoras IDE casi siempre están incluidas en la placa base, inicialmente como un chip, para pasar a formar parte del chipset. Suele presentarse como dos conectores para dos dispositivos cada uno. De los dos discos duros, uno tiene que estar como esclavo y el otro como maestro para que la controladora sepa a/de qué dispositivo mandar/recibir los datos. La configuración se realiza mediante jumpers. Habitualmente, un disco duro puede estar configurado de una de estas tres formas:

Como Maestro ('Master'). Si es el único dispositivo en el cable, debe tener esta configuración, aunque a veces también funciona si está como esclavo. Si hay otro dispositivo, el otro debe estar como esclavo.

Como Esclavo ('slave'). Debe haber otro dispositivo que sea maestro.

Selección por cable (cable select). El dispositivo será maestro o esclavo en función de su posición en el cable. Si hay otro dispositivo, también debe estar configurado como cable select. Si el dispositivo es el único en el cable, debe estar situado en la posición de maestro. Para distinguir el conector en el que se conectará el primer bus Ide (Ide 1) se utilizan colores distintos.

Este diseño (dos dispositivos a un bus) tiene el inconveniente de que mientras se accede a un dispositivo el otro dispositivo del mismo conector IDE no se puede usar. En algunos chipset (Intel FX triton) no se podría usar siquiera el otro IDE a la vez.

Este inconveniente está resuelto en S-ATA y en SCSI, que pueden usar dos dispositivos por canal.

Los discos IDE están mucho más extendidos que los SCSI debido a su precio mucho más bajo. El rendimiento de IDE es menor que SCSI pero se están reduciendo las diferencias. El UDMA hace la función del Bus Mastering en SCSI con lo que se reduce la carga de la CPU y aumenta la velocidad y el Serial ATA permite que cada disco duro trabaje sin interferir a los demás.

De todos modos aunque SCSI es superior se empieza a considerar la alternativa S-ATA para sistemas informáticos de gama alta ya que su rendimiento no es mucho menor y su diferencia de precio sí resulta más ventajosa.

SCSI

Acrónimo inglés Small Computers System Interface (Sistema de Interfaz para Pequeñas Computadoras), es un interfaz estándar para la transferencia de datos entre distintos dispositivos del bus de la computadora. Algunos profesionales lo castellanizan como escasi, otros por el contrario prefieren deletrearlo.

Para montar un dispositivo SCSI en un ordenador es necesario que tanto el dispositivo como la placa madre dispongan de un controlador SCSI. Es habitual que el dispositivo venga con un controlador de este tipo, pero no siempre es así, sobre todo en los primeros dispositivos. Se utiliza habitualmente en los discos duros y los dispositivos de almacenamiento sobre cintas, pero también interconecta una amplia gama de dispositivos, incluyendo escáneres, unidades CD-ROM, grabadoras de CD, y unidades DVD. De hecho, el estándar SCSI entero promueve la independencia de dispositivos, lo que significa que teóricamente cualquier cosa puede ser hecha SCSI (incluso existen impresoras que utilizan SCSI).

En el pasado, era muy popular entre todas las clases de ordenadores. Actualmente sigue siendo popular en lugares de trabajo de alto rendimiento, servidores, y periféricos de gama alta. Los ordenadores de sobremesa y los portátiles utilizan habitualmente las interfaces más lentas de IDE/SATA para los discos duros y USB (el USB emplea un conjunto de comandos SCSI para algunas operaciones) así como FireWire a causa de la diferencia de coste entre estos dispositivos.

Se está preparando un sistema SCSI en serie, denominado Serial Attached SCSI o SAS, que además es compatible con SATA, dado que utiliza el mismo conector, por lo tanto se podrán conectar unidades SATA en una controladora SAS.

SATA

Serial ATA o SATA (acrónimo de Serial Advanced Technology Attachment) es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varios discos, mayor longitud del cable de transmisión de datos y capacidad para conectar discos en caliente (con la computadora encendida).

Actualmente es una interfaz extensamente aceptada y estandarizada en las placas base de PC. La Organización Internacional Serial ATA (SATA-IO) es el grupo responsable de desarrollar, de manejar y de conducir la adopción de especificaciones estandarizadas de Serial ATA. Los usuarios del interfaz SATA se benefician de mejores velocidades, dispositivos de almacenamientos actualizables de manera más simple y configuración más sencilla. El objetivo de SATA-IO es conducir a la industria a la adopción de SATA definiendo, desarrollando y exponiendo las especificaciones estándar para el interfaz SATA.

ARQUITECTURA DEL HARDWARE DE LOS EQUIPOS DE CÓMPUTO.

PUERTO SERIAL O COM:

El puerto serial se constituye como una de las más básicas conexiones externas a un computador, y aunque hoy en día la más utilizada es su forma USB, el puerto serial ha estado junto a nuestros computadores por más de veinte años. Su principal función es enviar y recibir datos, bit por bit, y a modo de ejemplo, se puede mencionar entre ellos el puerto de los antiguos modelos de teclados y modems.

Los puertos seriales se conocen también con el nombre de puertos de comunicación o COM, y tienen la característica de ser bidireccionales. Ésta característica permite a cada uno de estos dispositivos tanto recibir como enviar datos. Su normal funcionamiento depende de un chip especial denominado UART debido a las siglas en inglés para “Universal Asynchronous Reciever/Transmitter”. Este chip controlador toma la salida paralela del bus del computador y lo convierte en forma serial, lo que permite la transmisión de los datos a través del puerto.

SEÑALES DE CADA PIN:

PUERTO PARALELO O LPT

El puerto paralelo del PC es un conector de 25 pines en forma de “D” en la parte trasera de la computadora. Es aquel donde se conectaba la impresora antes que se fuese mayormente sustituido el moderno USB. Dado que este puerto tiene un conjunto de entradas y salidas digitales, se puede emplear para hacer prácticas experimentales de lectura de datos y control de dispositivos.

Que es VGA

Video Graphics Array (VGA) se refiere tanto a una pantalla analógica estándar de ordenadores, (conector VGA de 15 clavijas D subminiatura que se comercializó por primera vez en 1988 por IBM); como a la resolución 640 × 480. Si bien esta resolución ha sido reemplazada en el mercado de las computadoras, se está convirtiendo otra vez popular por los dispositivos móviles. VGA fue el último estándar de gráficos introducido por IBM al que la mayoría de los fabricantes de clones de PC se ajustaba, haciéndolo hoy (a partir de 2007) el mínimo que todo el hardware gráfico soporta antes de cargar un dispositivo específico. Por ejemplo, la pantalla de Microsoft Windows aparece mientras la máquina sigue funcionando en modo VGA, razón por la que esta pantalla aparecerá siempre con reducción de la resolución y profundidad de color. VGA fue oficialmente reemplazado por XGA estándar de IBM pero en realidad ha sido reemplazada por numerosas extensiones clon ligeramente distintas a VGA realizados por los fabricantes que llegaron a ser conocidas en conjunto como "Super VGA".

QUE ES UN FIREWARE

se denomina al tipo de puerto de comunicaciones de alta velocidad desarrollado por la compañía Apple.
La denominación real de esta interfaz es la IEEE 1394. Se trata de una tecnología para la entrada/salida de datos en serie a alta velocidad y la conexión de dispositivos digitales.

Esta interfaz se caracteriza principalmente por:

- Su gran rapidez, siendo ideal para su utilización en aplicaciones multimedia y almacenamiento, como videocámaras, discos duros, dispositivos ópticos, etc...

- Alcanzan una velocidad de 400 megabits por segundo, manteniéndola de forma bastante estable.

- flexibilidad de la conexión y la capacidad de conectar un máximo de 63 dispositivos.

- Acepta longitudes de cable de hasta 425 cm.

- Respuesta en el momento. FireWire puede garantizar una distribución de los datos en perfecta sincronía.

- Alimentación por el bus. Mientras el USB 2.0 permite la alimentación de dispositivos que consuman un máximo de 5v, , los dispositivos FireWire pueden proporcionar o consumir hasta 25v, suficiente para discos duros de alto rendimiento y baterías de carga rápida. En este punto hay que hacer reseña de que existe un tipo de puerto Firewire que no suministra alimentación, tan sólo da servicio de comunicación de datos. Estos puertos tienen sólo 4 contactos, en lugar de los 6 que tiene un puerto Firewire alimentado.

- Conexiones de enchufar y listo, conocidas como plug & play. No tenemos más que enchufar un dispositivo para que funcione.

- Conexión en caliente (permite conectar dispositivos con el PC encendido sin ningún riesgo de rotura).

conector mini-DIN

designa a una familia de conectores con forma circular, todos con un diámetro de 9,5 mm y un número variado de pines en su interior. Aunque diseñados inicialmente como meros conectores eléctricos, son muy populares en electrónica e informática, habiendo sucedido al conector DIN de mayor tamaño. Ambos son estándares del Deutsches Institut für Normung, el organismo alemán de estandarización.

ALGUNOS TIPOS DE MINI DIN:

• Red Local Apple LocalTalk (Mini-DIN 3)
• Conector VESA de dispositivos estereoscópicos (Mini-DIN 3)
• Apple Desktop Bus (Mini-DIN 4)
• S-Video (Mini-DIN 4)
• Puerto PS/2 para teclado / mouse (Mini-DIN 6)
• Interfaz TNC de modem-radio para radioaficionado (Mini-DIN 6)
• Fuente de alimentación DC para dispositivos electrónicos (Mini-DIN 6)
• Puerto serie Macintosh RS-422 (Mini-DIN 8)
• Apple GeoPort (Mini-DIN 8 modificado con un pin adicional)
• Puerto VIVO en tarjetas gráficas y digitalizadoras (Mini-DIN 8)
• Sega Mega Drive II (Mini-DIN 9)
• Sega 32X (Mini-DIN 9)
• Sega Saturn (Mini-DIN 10, no estándar)
• Commodore 16 / Commodore Plus/4 / Commodore 116 Joystick y datasette (Mini-DIN 7)
• Acorn Archimedes (Mini-DIN 9 mouse, Mini-DIN 6 teclado externo)
• Alpine Electronics iPod Interfaz (Mini-Din 10, no estándard)
• JVC Mini-Din 8 (no estándard)
• ATI All-in-Wonder 9700 PRO (Mini-Din 10)
• NEC PC Engine interfaz de gamepads (Mini-DIN 8)

Que es MIDI O JOYSTICK

Es la conexión tradicional para los dispositivos de control de videojuegos en las arquitecturasx86de los PC's. El puerto de juegos se integra, de manera frecuente, en una Entrada/Salida del ordenador o de la tarjeta de sonido (sea ISA o PCI), o como una característica más de algunasplacas base.

Que es tarjeta de Red

Las tarjetas de red (también denominadas adaptadores de red, tarjetas de interfaz de red o NIC) actúan como la interfaz entre un ordenador y el cable de red. La función de la tarjeta de red es la de preparar, enviar y controlar los datos en la red.

Por lo general, una tarjeta de red posee dos luces indicadoras (LED):

La luz verde corresponde a la alimentación eléctrica;

La luz naranja (10 Mb/s) o roja (100 Mb/s) indica actividad en la red (envío o recepción de datos).

Para preparar los datos que se deben enviar, la tarjeta de red utiliza un transceptor, que transforma a su vez los datos paralelos en datos en serie. Cada tarjeta posee una dirección única denominadadirección MAC, asignada por el fabricante de la tarjeta, lo que la diferencia de las demás tarjetas de red del mundo.

Factor de forma:

PLACA BASE XT

(EXtended Technology - Tecnología extendida).

- año 1983, tipo de computadora de IBM.

-XT es un factor de forma creado por IBM para su primera computadora hogareña.

-La especificación era abierta, por lo tanto múltiples desarrolladores se basaron en esta convirtiéndose así en un estándar de facto.

Tamaño de la placa madre XT: 8,5 × 11" | 216 × 279 mm.

PLACA BASE AT

AT (Advanced Technology)

- Formato de placa base empleado por el IBM AT y sus clones en formato sobremesa completo y torre completo.

-Su tamaño es de 12 pulgadas (305 mm) de ancho x 11-13 pulgadas de profundo.

-Fue lanzado al mercado en 1984.

-Si bien este estándar represento un gran avance sobre las plataformas propietarias que producía cada fabricante, con el tiempo fueron descubiertas varias falencias que hicieron necesario que se reemplazara;

-Su gran tamaño dificultaba la introducción de nuevas unidades de disco.

-Además su conector con la fuente de alimentación inducía fácilmente al error siendo numerosos los casos de gente que quemaba la placa al conectar indebidamente los dos juegos de cables (pese a contar con un código de color para situar 4 cables negros en la zona central).

-El conector de teclado es el mismo DIN 5 del IBM PC original.

-En 1985 IBM introdujo Baby-AT, más pequeño y barato que AT.

PLACA BASE ATX

-La publicación por Intel de este estándar en 1995.

-Cambió la tendencia dominante, que venía siendo la utilización de las placas Baby AT.

-Actualmente las placas ATX, de 12 x 9.6 pulgadas, son el formato más utilizado.

-Existencia de una zona posterior de la placa con conectores para dispositivos de E/S en doble altura y colocados de una forma más racional.

PLACA BASE NLX

NLX(Nuevo perfil bajo ampliado) era un factor de la forma propuesto cerca Intel y convertido en común con IBM, DEC, y otros vendedores para el perfil bajo, bajo costo, PC al por menor masa-puestas.

-El lanzamiento 1.2 fue concluido en marzo de 1997 y el lanzamiento 1.8 fue concluido en abril de 1999.

-NLX era similar en diseño total a LPX, incluyendo una tarjeta de la canalización vertical y un caso discreto del slimline.

-Fue modernizado y puesto al día para permitir la ayuda para las tecnologías más últimas mientras que guardaba costes abajo y fija los problemas principales con LPX.

PLACA BASE WTX

-Es factor de forma fue introducido por Intel en el año de 1998,

-Sus sigla procede de la palabra en ingles Workstation Technology Extended (estación de trabajo); lo que significa que el diseño esta pensado para sistemas de varios procesadores y varios discos; aquellos que se utilizan en servidores y estaciones de trabajo de alto rendimiento.

-Fue adoptado por la mayoría de los fabricantes de equipos OEM.

-La forma WTX no solo establece características distintas en la placa base sino también en la interfaz entre la placa y el chasis además de algunas sugerencias de diseño para la disipación de calor y confinamiento de las interferencias electromagnéticas.

-Para describir el factor de forma WTX se deben considerar 3 elementos clave.

-Placa base: La placa base tiene una dimisión máxima de 14 x 16.75 pulgadas.

-Dispositivo adaptador de la placa base: Permite colocar cualquier placa base WTX fácilmente, sin problemas y restricciones en cuanto a orificios de los tornillos.

-Flex Slot: Es un diseño para tarjetas de periféricos de E/S que permite mejorar el diseño de la placa manteniendo la compatibilidad con el chasis

Velocidad, ancho de bits y ancho de banda del bus AGP

AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s y funcionando a un voltaje de 3,3V.

AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s y funcionando a un voltaje de 3,3V.

AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de las tarjetas gráficas.

AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V.

La versión 1.0 del bus AGP, que funciona con 3.3 voltios, posee un modo 1X que envía 8 bytes cada dos ciclos y un modo 2X que permite transferir 8 bytes por ciclo.

En 1998, la versión 2.0 del bus AGP presenta el AGP 4X que permite el envío de 16 bytes por ciclo. La versión 2.0 del bus AGP funciona con una tensión de 1.5 voltios y con conectores AGP 2.0 "universales" que pueden funcionar con cualquiera de los dos voltajes.

La versión 3.0 del bus AGP apareció en 2002 y permite duplicar la velocidad del AGP 2.0 proponiendo un modo AGP 8X.

Conectores AGP

Las placas madre más recientes poseen un conector AGP general incorporado identificable por su color marrón. Existen tres tipos de conectores:

Velocidad, ancho de bits y ancho de banda del bus PCI

Velocidad, ancho de bits y ancho de banda del bus ISA

Que es ICH

Puente Sur o también conocido como I/O Controller Hub (ICH) en los sistemas Intel. es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la placa base. El southbridge no está conectado a la CPU y se comunica con ella indirectamente a través del northbridge - Puente Norte.

Que es MCH

puente norte es llamado también memory controller hub (MCH) en los sistemas Intel. Es el circuito integrado más importante del conjunto de chips (Chipset) que constituye el corazón de la placa madre. Recibe el nombre por situarse en la parte superior de las placas madres con formato ATXy por tanto no es un término utilizado antes de la aparición de este formato para ordenadores de sobremesa.

FUNCION DE LOS CHIPSETS

Los chipsets es un grupo de chips que trabajan en conjunto para realizar una tarea determinada. Su misión dentro del motherboard es comunicar todos los elementos que componen el sistema. Básicamente, un chipset está compuesto por dos elementos visibles, el puente norte y el puente sur.

A su vez, tanto uno como el otro albergan varios módulos o chips que cumplen diferentes funciones.

PRINCIPALES FABRICADORES DE CHIPSETS

• AMD
• ATI (Comprada por AMD en el 2.006)
• INTEL
• NVIDIA
• SILICON INTEGRATED SYSTEMS
• VIA ( tecnologies)
